一 帶式輸送機安裝說明

1.  帶式輸送機設備總圖中所注標高,均以主廠房零米標高。

2.  在設備安裝中如發現套用圖紙或土建圖紙所注標高與工藝布置圖不一致時需核對其標高。

3.  帶式輸送機安裝、調整、試運等內容除按本說明書、設備安裝手圖及廠家圖紙說明書和技術要求進行外,并要遵照《電力建設施工及驗收技術規范》進行施工和驗收。.對主要設備應建立施工、驗收記錄。

4.  帶式輸送機安裝前,應對土建施工的建筑物的各層標高、基礎、埋件及預留孔洞等進行全面檢查,確認符合有關的質量驗收標準后方可進行安裝。

5.  所有零部件(包括外協件)需要經檢驗合格,配套件、外購件等需要有合格證書方可進行安裝。

二、 帶式輸送機安裝的技術要求及驗收的質量標準.

1.  驅動裝置

1.1  傳動滾筒中心線與減速器輸出軸中心線同軸度誤差應不大于Ф0.1mm.

1.2  減速器輸入軸中心線與電動機軸中心線同軸度誤差應不大于Ф0.1mm.
1.3   聯軸器兩半體安裝時,其端面跳動及徑向跳動的允許誤差應不大于下表所列數值.     檢驗項目 柱銷聯軸器 十字滑塊聯軸器  端面跳動  0.05~0.1 0.1 徑向跳動 0.05~0.1 0.15 注:按圓周測定4點以上,有范圍的數據下限為目標值,上限及無范圍的數據均為允許值.

1.4   傳動裝置支架的水平度≤0.1mm/n,用水準儀測量.

1.5   帶式輸送機的逆止器安裝應注意起逆止方向,用手盤動減速器的輸出軸應能自由 轉動一周.

2.  托輥排列基本原則

2.1  均以帶式輸送機布置圖中要求為準.

2.2  弧段上下托輥在布置圖中的排列尺寸均以上下架面為基準.

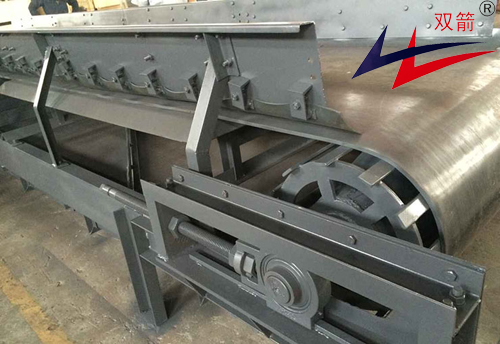

3.  機架

3.1  安裝傳動滾筒、改向滾筒、增面滾筒及張緊裝置滾筒軸承座的兩個對應平面應在同一平面內，其平面度、軸承座孔間距的誤差和對角線長度應不超過規定數值！
