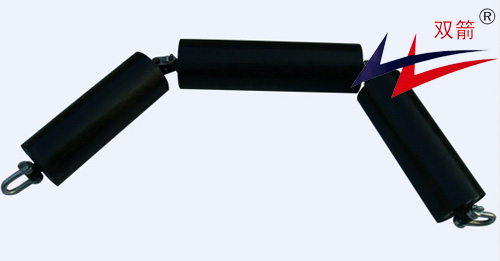

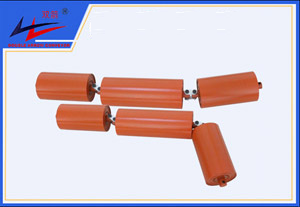

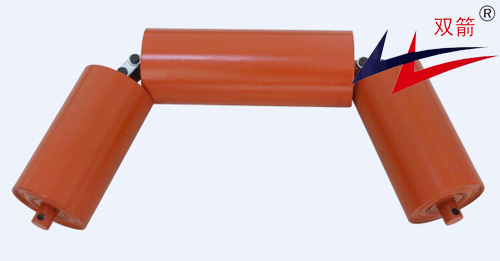

串式托輥又稱三聯托輥，是帶式輸送機的重要組成部分。串式托輥具備良好的自平衡性，可以防止膠帶跑偏。

結構特點：我公司生產的吊掛托輥組托輥之間為柔性聯接，托輥組通過抓手可與槽鋼、鋼管等剛性機架掛接，也可以與鋼絲繩柔性機架掛接。抓手可以是剛性的，也可以是柔性的 ，其結構不同，成弧特點也不同。承載托輥一般三至五節，節數越多，柔性越好，成弧性也就越好。

特點：

1 .較強的對中性。吊掛托輥組各托輥之間為柔性聯接，在帶式輸送機落料中心不對中或機架兩側安裝高低相差較為懸殊等不利情況下，輸送帶以及其上物料在自身重力 作用下能自動歸到輸送機中心線上。且托輥組中托輥節數越多、槽角越大，對中效果越好 。

2.耐沖擊性。吊掛托輥組的托輥之間為柔性聯接，托輥間相對位置具有易變性，容易吸收大塊物料的沖擊不可避免的機械振動，適于輸送大塊物料。

3.降低噪音。因其具有吸收機械振動和沖擊的特點而減小輸送噪音。

4.拆卸安裝方便。與中部機架（無論是剛性的還是柔性的）的聯接均 為掛接，因此拆卸方便，更適于在狹小的巷道空間安裝使用。

5.等長托輥適應帶寬范圍廣。如 450mm 的托輥，兩節可串成 V 型托輥組；三節適應帶 寬 1000mm-1200mm；四節適應于帶寬 1400mm-1600mm；五節適應于帶寬 1800mm-2200mm；六節 適應于帶寬 2400mm-2600mm。

6.輸送能力高。輸送帶的彎度角有一個限定值。對于輸送量較大的輸送機，通過固定式帶式輸送機托輥組的安裝傾角一般不能超過 45°，而采用五節吊掛托輥組，托輥兩次側傾，總側傾可達到 60°以上。相同帶寬的吊掛式托輥組與固定式托輥組相比，承載能力 大大增加。

7.相同輥徑軸徑的托輥使用壽命高。對大帶寬用帶式輸送機，當側輥槽角 35°時，中間輥受力約 70%。以帶寬 2200mm 為例，普通支架式三節輥托輥組的中輥長 800mm，使用壽 命比中輥長 600mm 的五節吊掛托輥組的使用壽命短半
